スカイのスライドレールは永年の実績に支えられ、豊富なラインナップがございます。
代表的なものを以下に表しますが、この他にも各種特注対応も可能です。各品番をクリックすると、詳細情報を見ることができます。
※上記表中の耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。 ※弊社のカタログ中の定格荷重は、フルトラベル作動10,000回に耐えうる荷重、と定義としています。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います。
頭に”U”のつくシリーズは、ステンレス製となります。
3531モデルを3段に重ね、耐荷重性能を強化(1,600N以上)したオーバートラベルスライドレール U53
1657~1746N/ペア
3531モデルを3段に重ね、耐荷重性能を強化(1,600N以上)したオーバートラベルスライドレール 3553
オーバートラベルタイプ(3タイプ) ダブルタイプ 1657~1746N/ペア
3531モデルを2段に重ね、耐荷重性能を強化(1,000N以上)したオーバートラベルスライドレール U51
オーバートラベルタイプ(3タイプ) ステンレス ダブルタイプ 1030~1098N/ペア
3531モデルを2段に重ね、耐荷重性能を強化(1,000N以上)したオーバートラベルスライドレール 3551
オーバートラベルタイプ(3タイプ) ダブルタイプ 1030~1098N/ペア

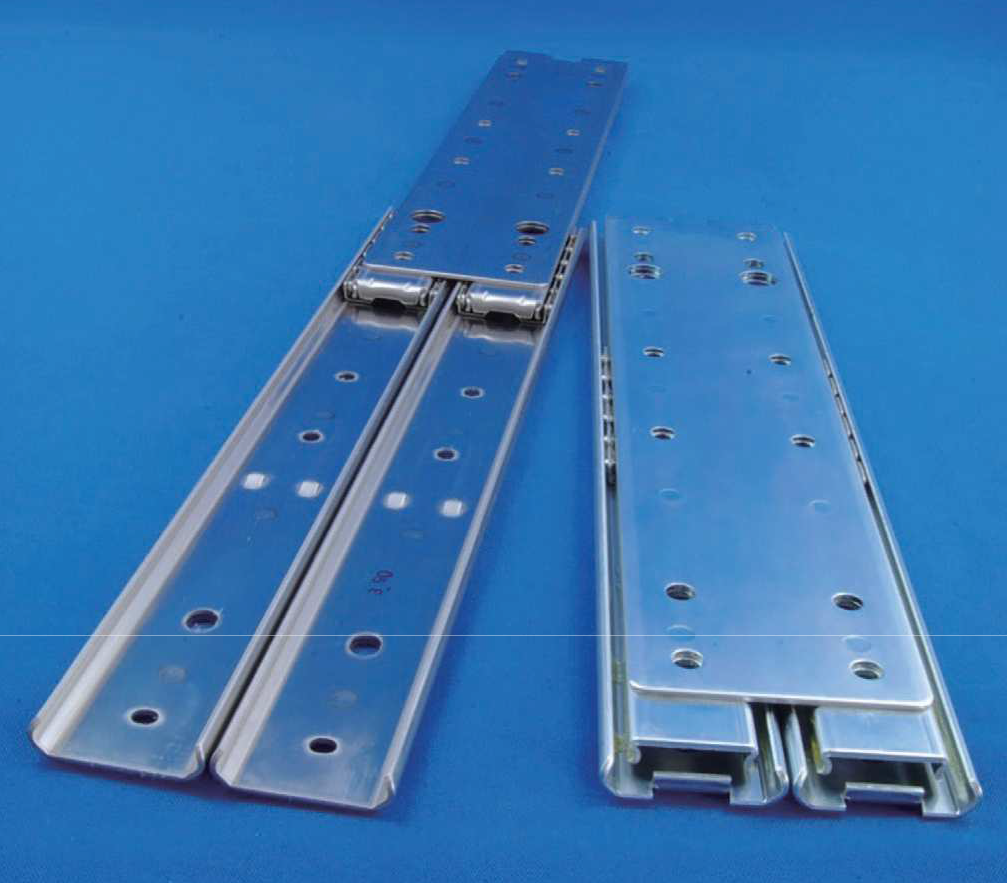

3521モデルを2段に重ね耐荷重性能を強化した薄型スライドレール U61
シングルタイプ ステンレス 569~814N/ペア
3521モデルを2段に重ね耐荷重性能を強化した薄型スライドレール 3561
シングルタイプ 569~814N/ペア
35ミリ高さ、脱着タイプL形金具付きオーバートラベルスライドレール U33
L金具脱着 ステンレス ダブルタイプ 消音 382~451N/ペア
35ミリ高さ、脱着タイプL形金具付きオーバートラベルスライドレール 3533
L金具脱着 ダブルタイプ 消音 382~451N/ペア
35ミリ高さ、インナーメンバー引抜き(バネ付き)タイプのオーバートラベルスライドレール U35
オーバートラベルタイプ(3タイプ) ステンレス 引き抜き(バネ付) 引出時ロック(可) 402~471N/ペア
35ミリ高さ、インナーメンバー引抜き(バネ付き)タイプのオーバートラベルスライドレール 3535
オーバートラベルタイプ(3タイプ) 引き抜き(バネ付) 引出時ロック(可) 402~471N/ペア
シングルタイプ
プレス成形による、世界最小クラスのスライドレールです。※2014年9月弊社調べ
高さ10.6㎜、幅5.0㎜(オーバートラベルは幅10㎜)の省スペース向け小型のレールです。アウターメンバー・インナー(中間)メンバー・リテーナーはSUS304製、ボールはSUJ-2
オーバートラベルタイプ
リニアモーションタイプ
両側スライドタイプ
総合カタログは下記からダウンロードしてください。
(右クリック等で保存してください:約24MB)
