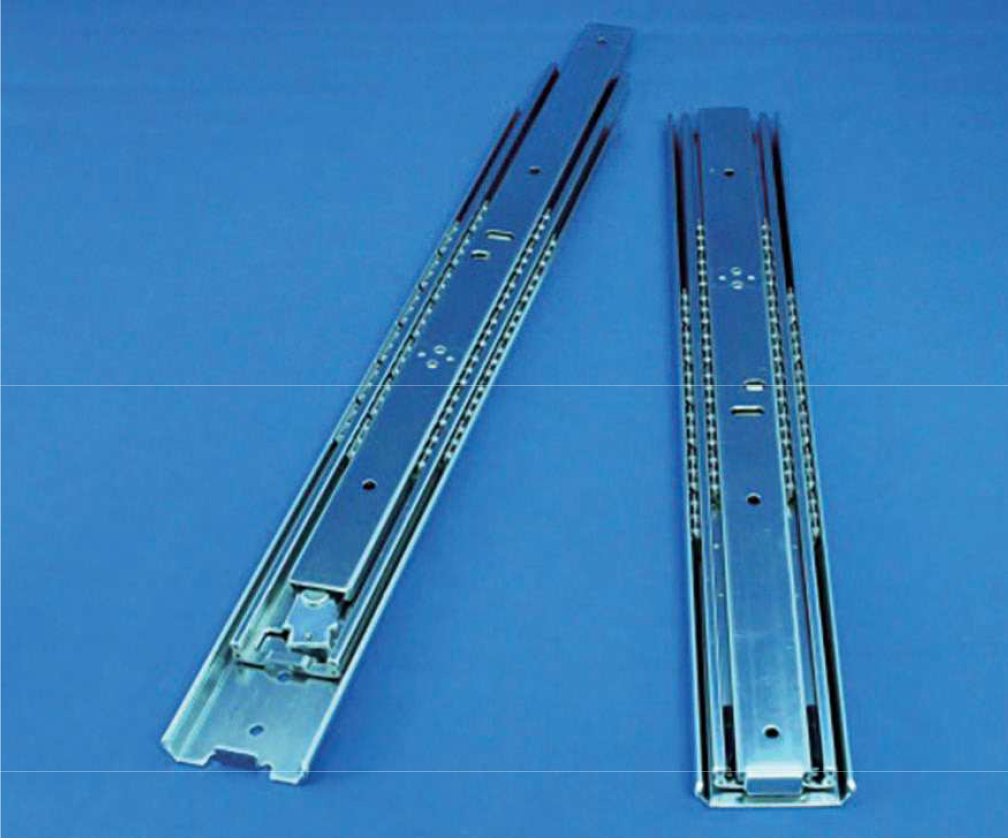

厚み12.7ミリ、インナーメンバー引抜き（バネ付き）タイプのオーバートラベルスライドレール Y515 spcc

●オーバートラベルタイプ（3タイプ）

●引き抜き(バネ付)

●引出時ロック(可)

L=R
T≧L
耐荷重 607～705N/ペア
RoHS10
Y515

＜特徴＞

  • インナーメンバーは板バネ操作により引き抜きが可能です。
    【注意】
    ・引き抜いたインナーメンバーを他のレールに挿入しないでください。（作動不良の原因となります。）
  • 板バネは収納時のロック方法によって2タイプこ用意しています。
  • リードインスティック（挿入時のガイド）がついているのでインナーメンバーを容易に再挿入することができます。

＜推奨ねじ＞

  • を容易に再挿入することができます。

＜グリース＞

  • モービラックスEP

＜表面処理＞

  • 部品番号①②③⑫⑬：電気亜鉛めっき（三価光沢クロメート）

板バネ選定方法
引出時にストッパーがかかり、インナー引き抜き時は、手動にて解除します。
収納時のロック解除方法は、板バネの種類により下記より選択頂けます

種類：ロック解除方法

C2：手動解除/p>

C3：自動解除（バネ操作なしで解除され収納）＜標準＞

カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
12 304.8 330 617 0.72 20 DL DL DL DL DL
14 355.6 381 327 0.84 20 DL DL DL DL DL
16 406.4 432 616 0.95 16 DL DL DL DL DL
18 457.2 483 666 1.07 16 DL DL DL DL DL
20 508.0 533 686 1.19 14 DL DL DL DL DL
22 558.8 584 705 1.30 14 DL DL DL DL DL
24 609.6 635 676 1.42 10 DL DL DL DL DL
26 660.4 686 627 1.53 10 DL DL DL DL DL
28 711.2 737 607 1.64 10 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
