27ミリ高さのスリムな中荷重用、インナー引抜き(バネ付き)オーバートラベルスライドレール U2736 sus

●オーバートラベルタイプ（3タイプ）

●ステンレス

●フリッパー無し

●引き抜き(バネ付)

L=R
T≧L
耐荷重 275～363N/ペア
RoHS10
受注生産
2736_U2736

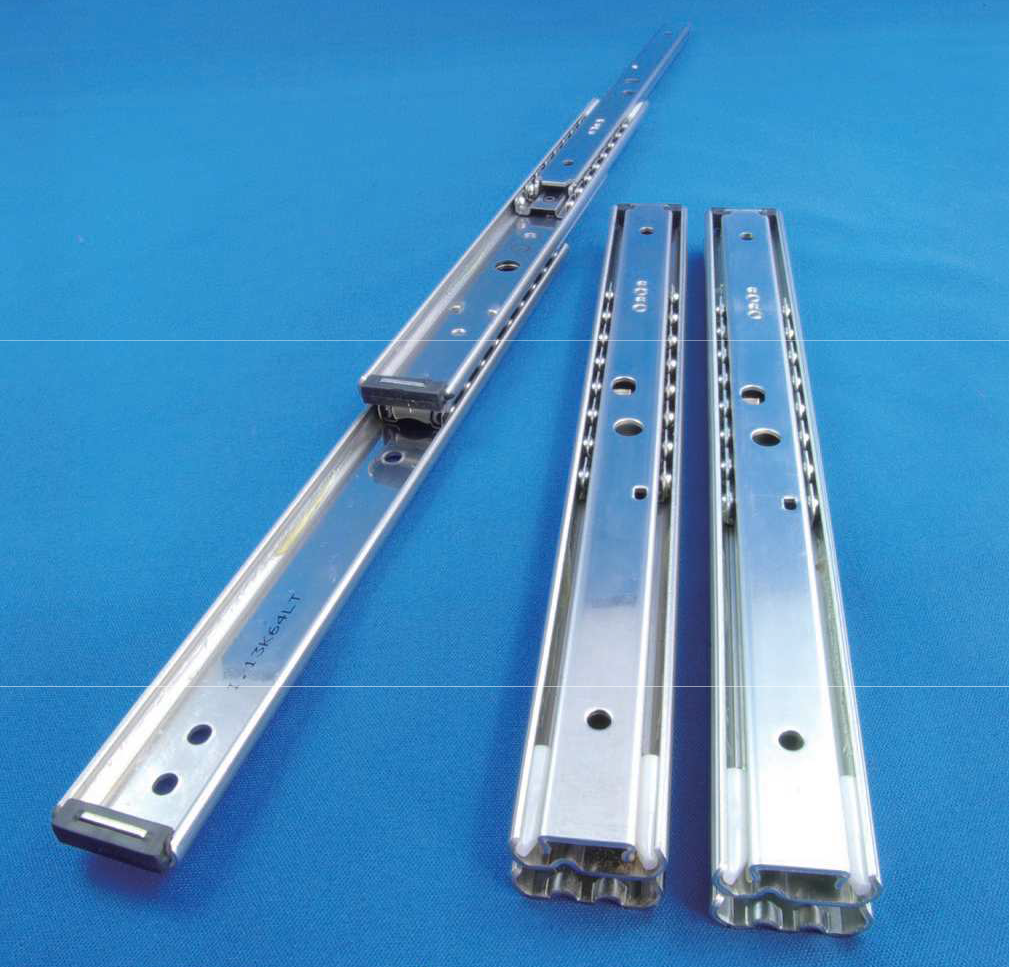

注：写真はSPCC製のものです

＜特徴＞

  • 27mm幅のスリムなスライドレールです。
  • インナーメンバーは板バネ操作により引き抜きが可能です。
    【注意］
    ・引き抜いたインナーメンバーを他のレールに挿入しないでください。（作動不良の原因となります。）
  • リードインスティック（挿入時のガイド）がついているのでインナーメンバーを容易に再挿入することができます。

＜推奨ねじ＞

  • M4バインド小ねじ

＜グリース＞

  • エピノックグリースAP(N)

＜表面処理＞

  • U2736はステンレス製のため生地のままです。
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
8 203.2 225 343 0.29 30 DL DL DL DL DL
10 254.0 276 353 0.37 30 DL DL DL DL DL
12 304.8 327 363 0.45 30 DL DL DL DL DL
14 355.6 379 353 0.53 30 DL DL DL DL DL
16 406.4 429 333 0.61 30 DL DL DL DL DL
18 457.2 480 294 0.69 30 DL DL DL DL DL
20 508.0 530 275 0.77 30 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
