＜特徴＞

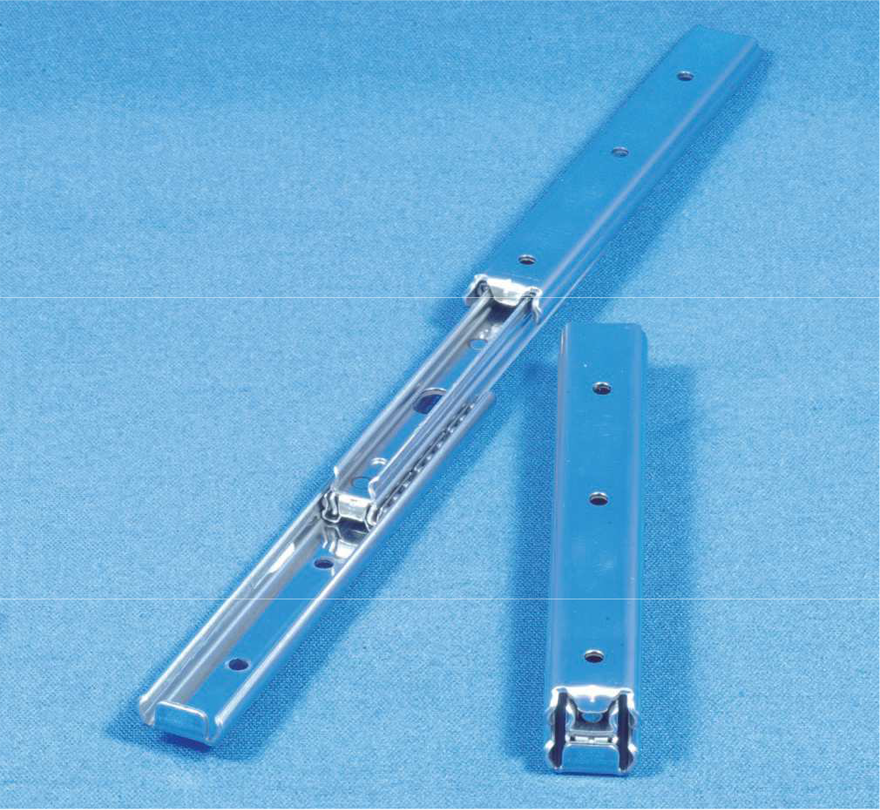

- 14mm幅の小型スライドレールです。
＜推奨ねじ＞
- M2.6精密機器用十字孔付なべ小ねじ
【注意】
・一般のナベ小ねじを御使用になりますと、ネジ頭がリテーナーに接触しレールの作動を妨げたり、破損の原因となります。
＜グリース＞
- ニチモリ G-03031X
| 品番 | スライド長さ(mm) | トラベル(mm) | 定格荷重(N/ペア) | 製品重量(kg/本) | 箱入り数(本) | 2D(DXF) | 3D(IGS) | 3D(STEP) | 3D(X_T) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 70 | 70.0 | 82.7 | 98 | 0.04 | 240 | DL | DL | DL | DL | DL |
| 100 | 100.0 | 117.3 | 98 | 0.055 | 120 | DL | DL | DL | DL | DL |
| 125 | 125.0 | 141.9 | 98 | 0.07 | 120 | DL | DL | DL | DL | DL |
| 150 | 150.0 | 166.5 | 98 | 0.08 | 120 | DL | DL | DL | DL | DL |
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
