＜特徴＞

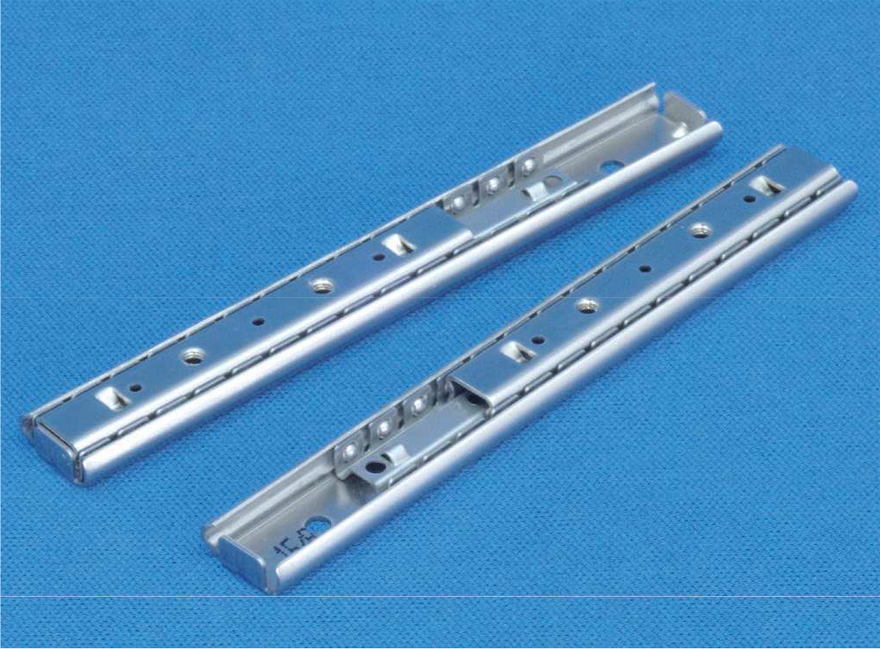

- プレス成形による、世界最小クラスのスライドレールです。
2014年9月弊社調べによる。 - リニアモーションタイプ アウターメンバーの中をインナーメンバーが直線運動するレールです。
＜推奨ねじ＞
- M2.3なべ小ねじ 又は精密機器用十字孔付なべ小ねじ
【注意】
インナーメンバー取付ねじの長さは、取付部材の厚さ+1.8mm以下としてください。(ねじが長いとリテーナーに接触しレールの作動を妨げたり、破損の原因となります。)
＜グリース＞
- ニチモリ G-03031X
| 品番 | スライド長さ(mm) | トラベル(mm) | 定格荷重(N/ペア) | 製品重量(kg/本) | 箱入り数(本) | 2D(DXF) | 3D(IGS) | 3D(STEP) | 3D(X_T) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 80.0 | 30.0 | - | 0.009 | 40 | DL | DL | DL | DL | DL |
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
