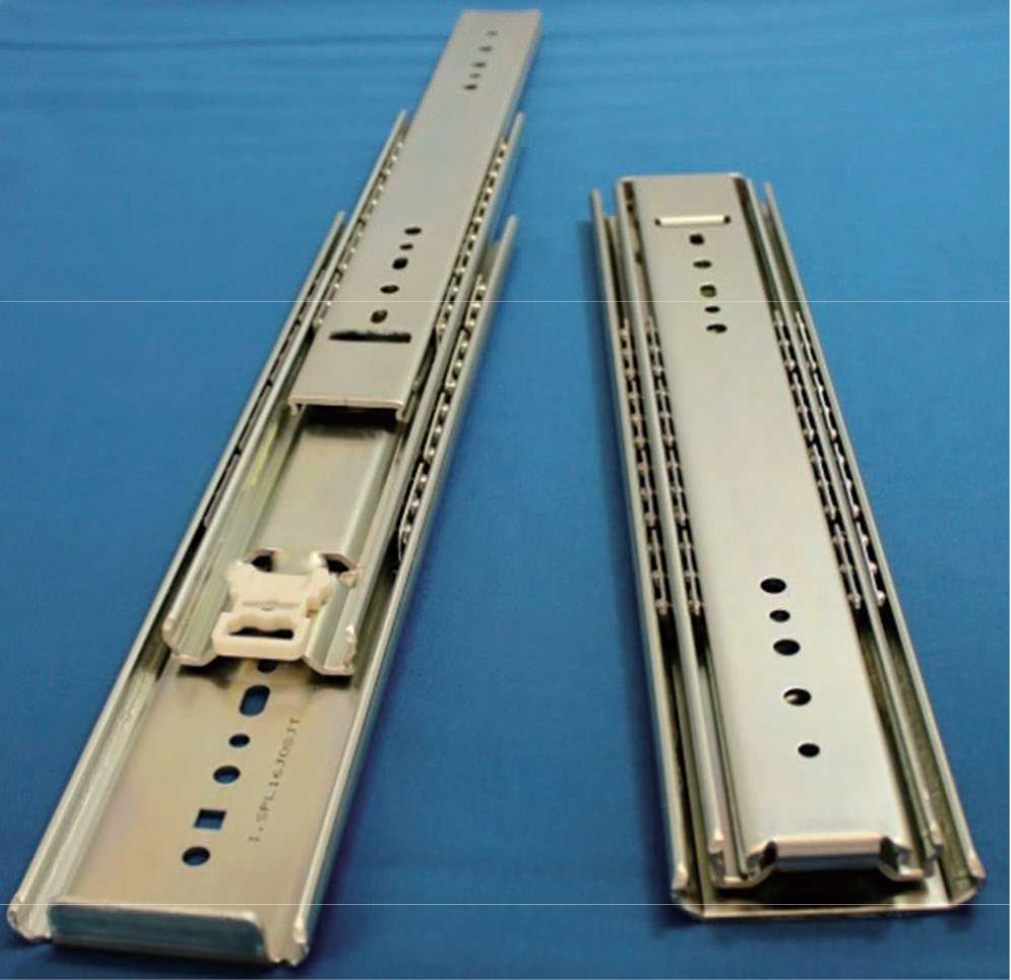

重量用（耐荷重約1800N）、M5M6ネジ対応した、オーバートラベルスライドレール C690 spcc

●オーバートラベルタイプ（3タイプ）

L=R
T≧L
耐荷重 863～1961N/ペア
RoHS10
受注生産
C690

＜特徴＞

  • 重量用オーバートラベルタイプのレールです。
  • アウターメンバー側は角根丸頭ボルト（キャリッジボルト）が使用出来ます。
  • 引出時の序列機構（レールを順次伸長させる機構）がついており、レールの耐荷重性を強化しております。

＜推奨ねじ＞

  • M5、M6トラス又はバインド小ねじ（使用する取付穴による。）
  • アウターメンバー側はM6角根丸頭ボルト（キャリッジボルト）（使用する取付穴による。）

＜グリース＞

  • エピノックグリースAP(N)

＜表面処理＞

  • 部品番号①②③：電気亜鉛めっき（三価光沢クロメート
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
20 508.0 503 1,961 2.40 6 DL DL DL DL DL
22 558.8 554 1,961 2.65 6 DL DL DL DL DL
24 609.6 605 1,961 2.90 6 DL DL DL DL DL
26 660.4 655 1,863 3.10 6 DL DL DL DL DL
28 711.2 706 1,863 3.50 4 DL DL DL DL DL
30 762.0 757 1,863 3.60 4 DL DL DL DL DL
32 812.8 808 1,863 3.85 4 DL DL DL DL DL
34 863.6 859 1,863 4.05 4 DL DL DL DL DL
36 914.4 909 1,863 4.55 4 DL DL DL DL DL
38 965.2 959 1,863 4.55 4 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
