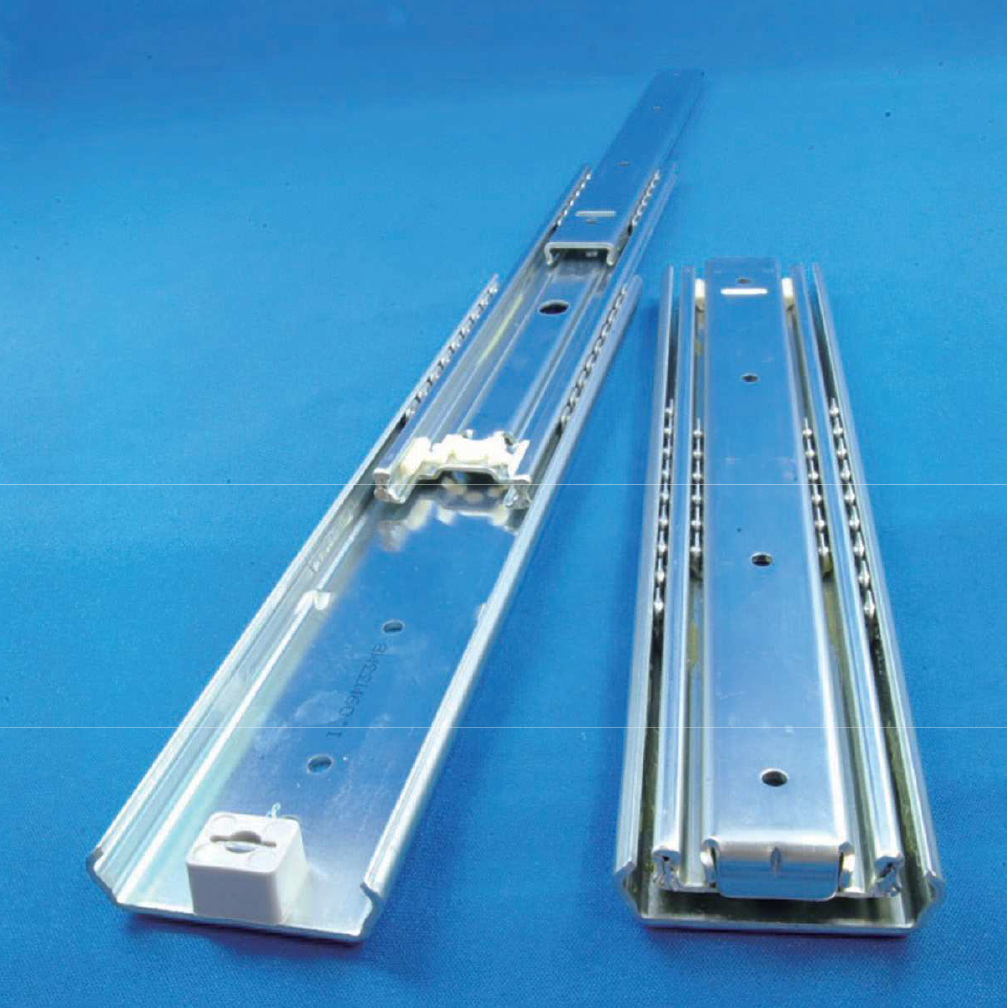

序列機構（順次伸長）により耐久性が高い、重量用オーバートラベルスライドレール 550N spcc

●オーバートラベルタイプ（3タイプ）

L=R
T≧L
耐荷重 706～981N/ペア
RoHS10
受注生産
550N

＜特徴＞

  • 55mm幅の重量用オーバートラベルタイプのレールです。
  • 引出時の序列機構（レールを順次伸長させる機構）がついており、レールの耐荷重性を強化しております。
  • 特注品として消音タイプもあります。（但し取付ネジは皿ビスとなります）

＜推奨ねじ＞

  • M4トラス又はバインド小ねじ

＜グリース＞

  • エピノックグリースAP(N)

＜表面処理＞

  • 部品番号①②③：電気亜鉛めっき（三価光沢クロメート
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
12 304.8 330 706 0.84 15 DL DL DL DL DL
14 355.6 381 755 0.99 15 DL DL DL DL DL
16 406.4 432 814 1.13 15 DL DL DL DL DL
18 457.2 483 892 1.28 15 DL DL DL DL DL
20 508.0 533 961 1.43 15 DL DL DL DL DL
22 558.8 584 981 1.58 15 DL DL DL DL DL
24 609.6 635 961 1.73 8 DL DL DL DL DL
26 660.4 686 961 1.88 8 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
