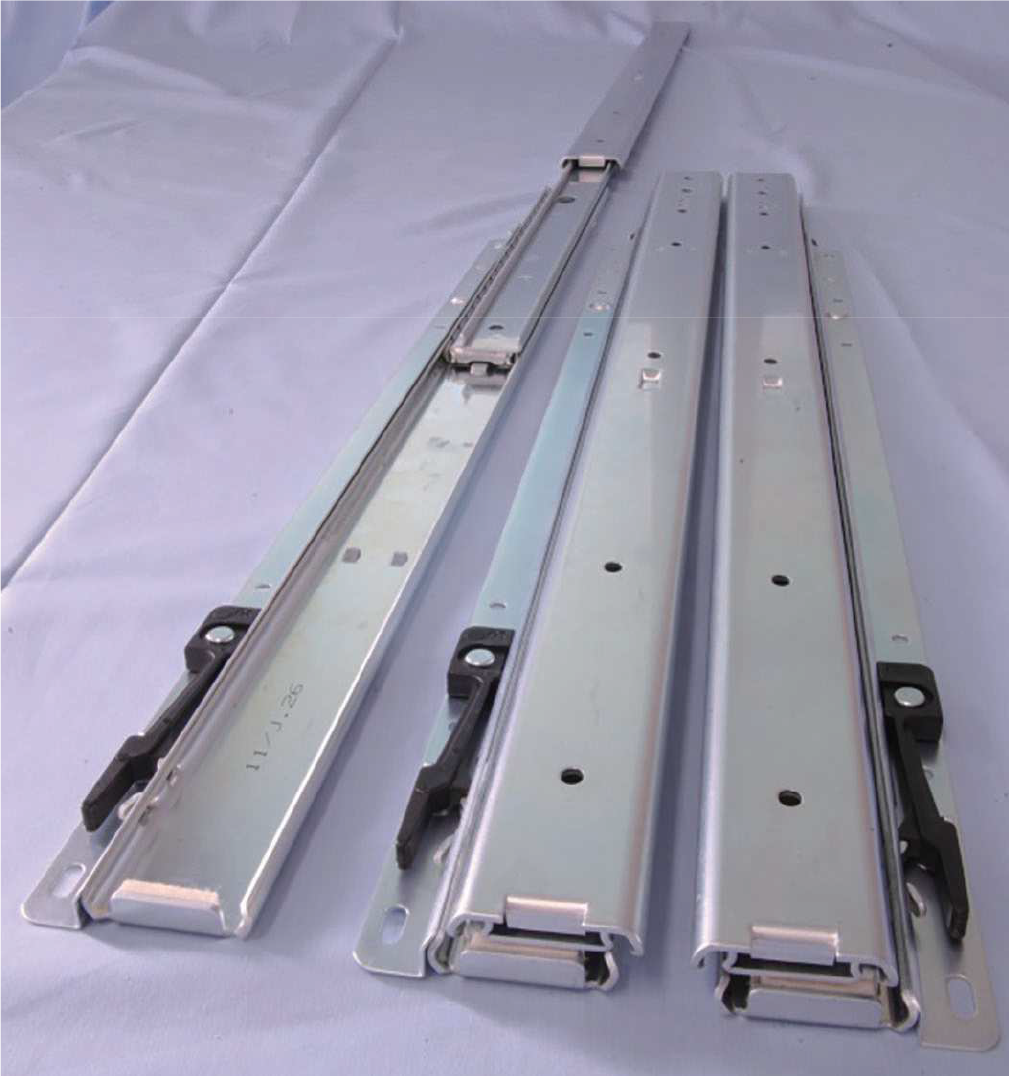

35ミリ高さ、脱着タイプL形金具付きオーバートラベルスライドレール 3534 spcc

●L金具脱着

●ダブルタイプ

●収納保持

●消音

L≠R
T≧L
耐荷重 382～451N/ペア
RoHS10
受注生産
3534

＜特徴＞

  • 脱着用L金具がついています。ワンタッチで引出の脱着が可能です。
  • 製品・L金具共に左·右があります。
    （下図は、左側用レールの図です。右側用は対称形です。）
  • 収納保持機構がついております。
  • スライドレールの定番サイズ、35mm幅のレールです。

＜推奨ねじ＞

  • M4トラス又はバインド小ねじ

＜グリース＞

  • エピノックグリースAP(N)

＜表面処理＞

  • 部品番号①②③⑥⑫：電気亜鉛めっき（三価光沢クロメート）
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
22 558.8 588 422 1.27 5 DL DL DL DL DL
24 609.6 639 402 1.39 5 DL DL DL DL DL
26 660.4 689 392 1.49 5 DL DL DL DL DL
28 711.2 740 382 1.60 5 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
