35ミリ高さ、収納時ロック機構付き　オーバートラベルスライドレール 3531CL spcc

●ダブルタイプ

L=R
T≧L
耐荷重 294～377N/ペア
RoHS10
SUS製は受注生産

3531CL_U31CL

3531CL_U31CL_02
3531CL_U31CL_03

＜特徴＞

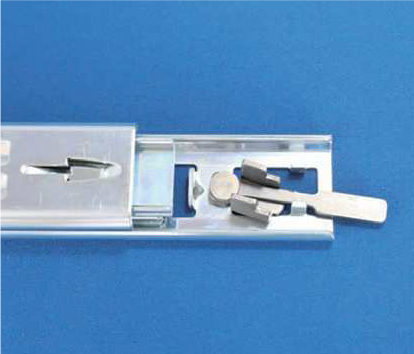

  • 収納時ロック機構付きスライドレール

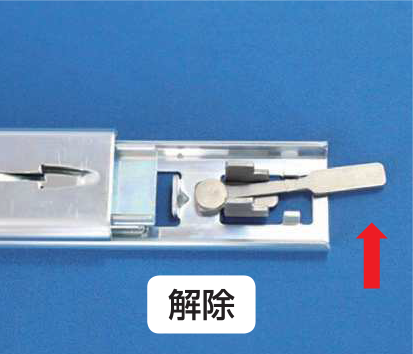

    収納状態でロックが掛かり解除レバーを持ち上げロックを解除
  • レールは左右共通製品

＜推奨ねじ＞

  • M4トラス又はバインド小ねじ

＜グリース＞

  • エピノックグリースAP(N)

＜表面処理＞

  • 部品番号①②：電気亜鉛めっき（三価光沢クロメート）

＜その他＞

  • 特注仕様として、タブ・ポケット仕様も対応できます。
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
12 304.8 318 294 0.60 20 DL DL DL DL DL
14 355.6 369 360 0.71 20 DL DL DL DL DL
16 406.4 420 360 0.82 20 DL DL DL DL DL
18 457.2 471 377 0.93 20 DL DL DL DL DL
20 508.0 521 360 1.04 20 DL DL DL DL DL
22 558.8 572 353 1.15 20 DL DL DL DL DL
24 609.6 623 338 1.27 10 DL DL DL DL DL
26 660.4 674 330 1.38 10 DL DL DL DL DL
28 711.2 725 322 1.49 10 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
