35ミリ高さ、オーバートラベルスライドレール 3531 spcc

●ダブルタイプ

L=R
T≧L
耐荷重 402～471N/ペア
RoHS10
SUS製は受注生産

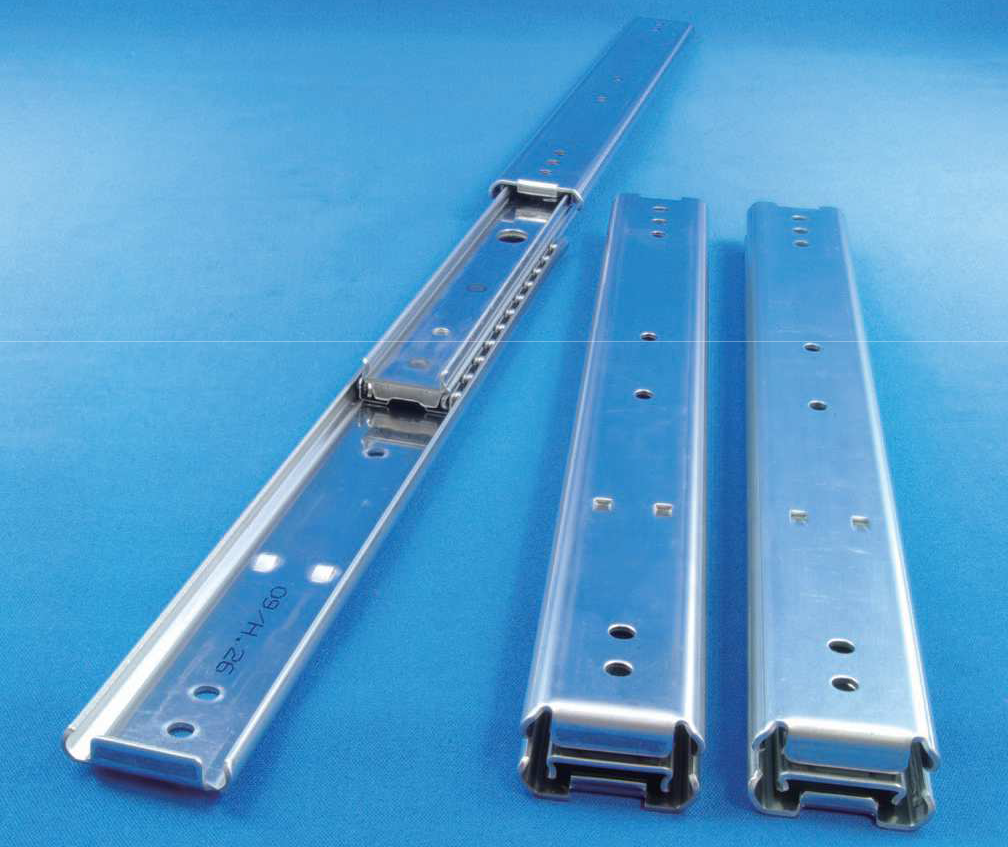

3531_U31

＜特徴＞

  • スライドレールの定番サイズ、35mm幅のレールです。

＜推奨ねじ＞

  • M4トラス又はバインド小ねじ

＜グリース＞

  • エピノックグリースAP(N)

＜表面処理＞

  • 部品番号①②：電気亜鉛めっき（三価光沢クロメート）

＜その他＞

  • 特注仕様として、消音タイプ(3531Mモデル）や、収納・引出時簡易ロック機構などの製造も可能です。
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
12 304.8 326 431 0.63 20 DL DL DL DL DL
14 355.6 377 451 0.75 20 DL DL DL DL DL
16 406.4 428 451 0.85 20 DL DL DL DL DL
18 457.2 479 471 0.96 20 DL DL DL DL DL
20 508.0 529 451 1.07 20 DL DL DL DL DL
22 558.8 580 441 1.18 20 DL DL DL DL DL
24 609.6 631 422 1.28 10 DL DL DL DL DL
26 660.4 682 412 1.41 10 DL DL DL DL DL
28 711.2 732 402 1.50 10 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
