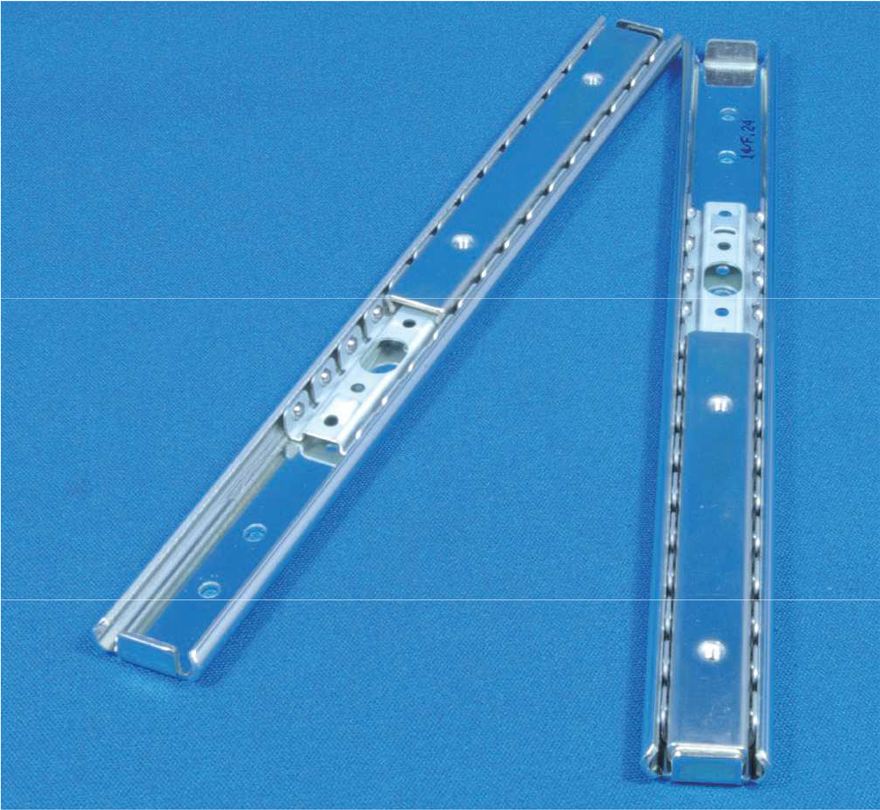

20ミリ高さ、小型・軽荷重用リニアモーションスライドレール 2011 spcc

●リニアモーション

L=R
T＜L
耐荷重
RoHS10
2011

＜特徴＞

  • 2000シリーズは20mm幅の小型スライドレールです。
    SPCC製レールの中で最も小さい断面です。
  • リニアモーションタイプ アウターメンバーの中をインナーメンバーが直線運動するレールです。

＜推奨ねじ＞

  • M3トラス又はバインド小ねじ
    インナーメンバー取付ねじの長さは、取付部材の厚さ＋3.0mm以下としてくだ さい。（ねじが長いとリテーナーに接触しレールの作動を妨げたり、破損の原因となります。）

＜グリース＞

  • エピノックグリースAP(N)

＜表面処理＞

  • 部品番号①②：電気亜鉛めっき（三価光沢クロメート）
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
200 200 97 0.10 72 DL DL DL DL DL
250 250 147 0.12 72 DL DL DL DL DL
300 300 197 0.13 72 DL DL DL DL DL
350 350 247 0.15 72 DL DL DL DL DL
400 400 297 0.17 72 DL DL DL DL DL
450 450 347 0.19 72 DL DL DL DL DL
500 500 397 0.20 72 DL DL DL DL DL
550 550 447 0.22 72 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
